- 探測效率高達35%@偏置電壓7V
- 低至50psFWHM計時精度
- 自由運行和門控模式
- 低至400c/s的暗計數率
- SMF-28和MMF GI 50um光纖尾纖版本可選
- 波長探測范圍從900nm到1700nm
- 探測效率和暗計數率可調
- 門寬從1 ns到10 us可調
- 內觸發或異步外部觸發高達100 MHz
- 用于高級觸發模式的輔助輸入（aux in）
- 用戶可選輸出（TTL和NIM）
- 集成計數器
- 時間輸出

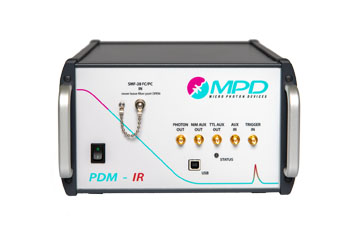

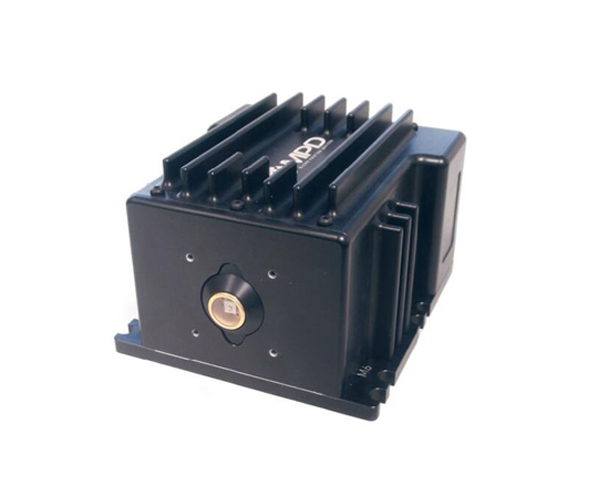

PDM-IR是一款基于制冷的InGaAs / InP SPAD，用于探測高達1700 nm的近紅外單光子信號。該模塊包括用于門控探測器的脈沖發生器，用于雪崩感應的前端電路和用于探測器淬滅和復位的快速電路，以及一些用于信號調節的子電路。為了滿足不同應用的需求，所有主要參數和延遲路徑都可以通過軟件界面由用戶進行調整。由于高性能電子器件保證了即使在快速門控轉換下也能獲得清晰的時間響應，因此該系統可以方便地用于計數和計時測量。PDM-IR 可以工作在自由運行模式或門控模式。光學接口可以選擇自由空間或帶有尾纖的版本。
生物醫學應用：
? 共聚焦顯微鏡
? 單分子光譜
? 超靈敏熒光
? 時間相關單光子計數
? 單分子探測
工業應用：
? 集成電路光學測試
? 時間飛行測量
? 光纖光學表征
量子應用
? 量子密碼學
? 量子光學
? 單光子源表征
天文應用
? 光學測距和激光雷達
? 天文觀測和自適應光學
|
參數 |
注釋 |
最小值 |
典型值 |
最大值 |
單位 |
|
|
光纖尾纖型號 |
FC/PC -使用10μm SPAD |
SMF-281 |
|
|||
|
FC/PC -使用25μm SPAD |
MMF 50 μm GI NA=0.2 |
|
||||
|
光探測效率 |
Vex=7V，λ=1550nm |
|
25 |
|
% |
|
|
時間抖動（FWHM） |
At Vex=4V(所有工作模式） |
90 |
130 |
|
ps |
|
|
At Vex=7V（僅固定門控模式） |
50 |
70 |
|
ps |
||
|
暗計數率 |
在VEX= 2 V，溫度設置為“Low”，模塊處于自由運行模式，Hold-off時間= 100 μs的條件下。對于SFF模塊，殼體溫度保持在25°C。 |
SMF-28 SFF |
|
0.6 |
1.5 |
kcps |
|
SMF-28 DI |
|
0.5 |
1 |
kcps |
||
|
MMF-50GI DI |
|
2.6 |
5 |
kcps |
||
|
SPAD溫度 |
軟件可調 |
225 |
|
243 |
K |
|
|
門上升時間 |
（20%-80%） |
|
2 |
|
ns |
|
|
偏置電壓范圍 |
自由門控和自由運行 |
2 |
|
5 |
V |
|
|
固定門控 |
2 |
|
7 |
V |
||
|
關閉等待時間 |
軟件可調@10ns步長 |
1 |
|
3000 |
μs |
|
|
門控寬度 |
軟件可調@1ns步長 |
1n |
|
1.5m |
s |
|
|
門控重復頻率 |
|
|
|
100 |
MHz |
|
|
內部觸發頻率 |
軟件可調@1Hz步長 |
100 |
|
100M |
Hz |
|
|
延時 |
軟件可調@1ns步長 |
0 |
|
100 |
ns |
|
|
計數積分時間 |
軟件可調@20ms步長 |
0.1 |
|
60 |
s |
|
|
光信號輸出，NIM輸出 |
NIM輸出 |
-800 |
|
0 |
mV |
|
|
負載（DC） |
|
50 |
|
Ω |
||
|
光信號輸出 |
脈沖寬度 |
|
10 |
|
ns |
|
|
觸發輸入，輔助輸入 |
幅度 |
-2 |
|
2.5 |
V |
|
|
負載（DC） |
|
50 |
|
Ω |
||
|
脈沖寬度 |
800 |
|
|
ps |
||
|
TTL輸出 |
輸出電壓 |
0 |
|
2.7 |
V |
|
|
負載（DC） |
|
50 |
|
Ω |
||
|
供電要求 |
電源 |
|
|
60 |
VA |
|
|
直流輸入電壓 |
22.8 |
24 |
25.2 |
V |
||
|
工作環境 |
環境溫度 |
15 |
|
35 |
℃ |
|
1詳情參看產品手冊
