- 計時分辨率最低<50 ps(FWHM，根據陰極情況而定)
- 探測效率最高45%(根據陰極情況而定)
- 自動過載保護
- 感應區域直徑最大可達6 mm
- 超低后脈沖效應
- 模擬信號輸出端口，輸出正電平信號
- -07和-42型號，探測波長范圍220 nm到870 nm，探測效率最高25%

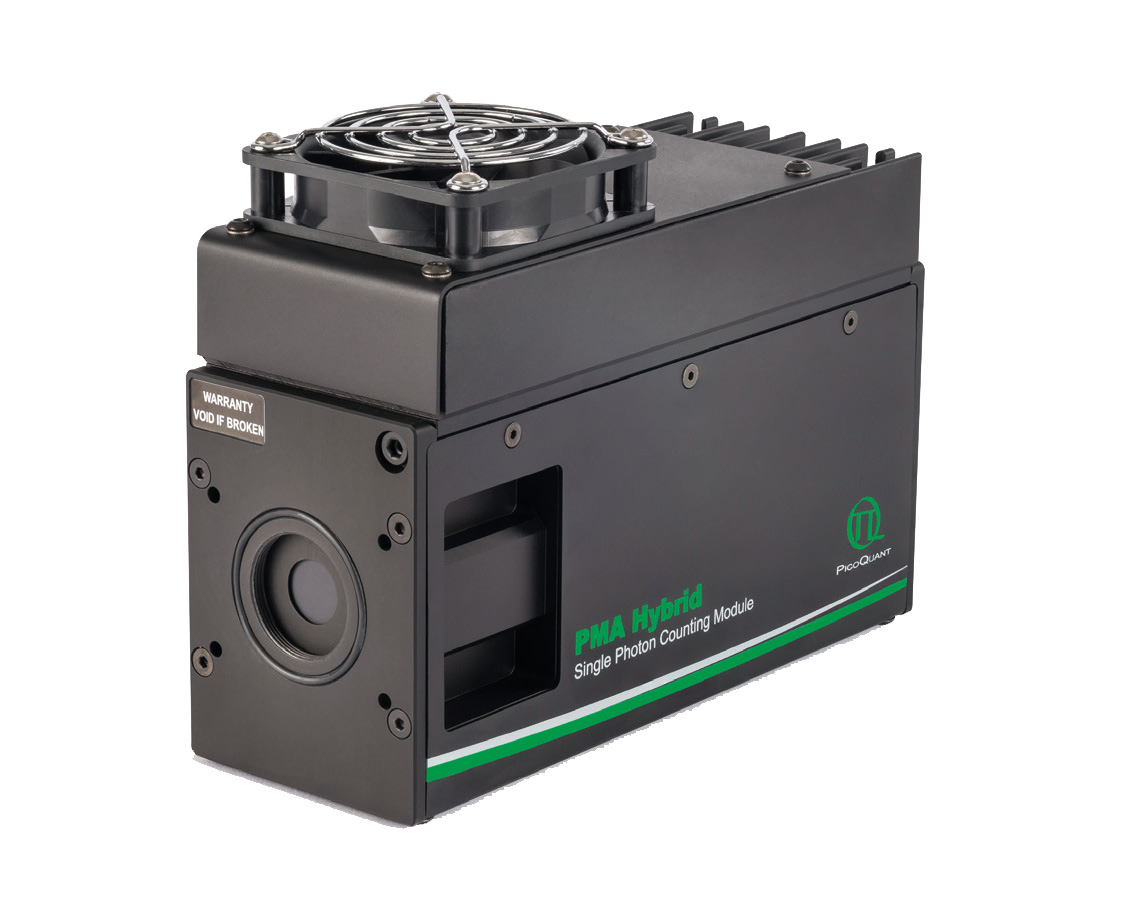

制冷型單光子PMT探測器Hybrid系列是一種緊湊型單光子探測器，它內含來自濱松的R10467型快速混合型光電倍增管，以及珀爾帖制冷模塊用于降低暗計數。該產品擁有兩個信號輸出端口，一個負電平的NIM信號輸出端口，用于計時和計數。另一個模擬信號輸出端口，電平值為正值，可以連接到諸如模數轉換器等設備上。探測器由高壓供電模塊，帶有過載保護的前置放大器，和一個過曝保護快門組成。
單光子PMT探測器Hybrid系列擁有較大的感光面積，高探測效率，以及良好的時間分辨率，可被應用于眾多場合，如：
|
電學參數 |
||||||
|
陰極型號 |
-06 |
-07 |
-40 |
-40 mod |
-42 |
-50 |
|
探測波長范圍 |
220 nm -650 nm |
220 nm -850 nm |
300 nm -720 nm |
300 nm -720 nm |
300 nm -870 nm |
380 nm -890 nm |
|
暗計數(制冷后的典型值) |
典型值.10 cps 最大值.20 cps |
典型值.100 cps 最大值.250 cps |
典型值.100 cps 最大值.300 cps |
典型值.300 cps 最大值.1000 cps |
典型值.150 cps 最大值.320 cps |
典型值.250 cps 最大值.600 cps |
|
渡越時間寬度(FWHM典型值) |
< 50 ps |
< 50 ps |
< 120 ps |
< 120 ps |
< 130 ps |
< 160 ps |
|
過載保護閾值 |
連續光模式下80 MHz,其他情況下更低 |
|||||
|
單電子響應時間(典型值) |
600 ps |
|||||
|
輸出信號上升/下降沿寬度(典型值) |
400 ps |
|||||
|
輸出信號(數字) |
||||||
|
接口類型 |
SMA母頭 |
|||||
|
阻抗 |
50 Ohms |
|||||
|
極性 |
負 |
|||||
|
信號輸出(模擬) |
||||||
|
接口類型 |
SMA母頭 |
|||||
|
阻抗 |
> 1000 Ohms |
|||||
|
極性 |
正 |
|||||
|
最大輸出電壓 |
+10 V (50 Mcps計數率) |
|||||
|
放大器時間常量 |
20 μs |
|||||
|
能耗 |
||||||
|
輸入 |
12 V DC |
|||||
|
最大電流 |
0.8 A |
|||||
|
其他 |
||||||
|
感應區域直徑 |
6 mm |
6 mm |
3 mm |
5 mm |
3 mm |
3 mm |
|
外殼尺寸(w × d × h) |
60 × 175.3 × 114.5 mm |
|||||
|
光學接口 |
C-mount |
|||||
