- 基于錐形雙包層光纖的大功率增益模塊
- 單模輸出，M2<1.3
- 種子光功率最低可至10mW
- 增益可達40dB
- 輸出峰值功率可達1.5MW
- 大模場光纖輸出，較低的非線性效應
- 非常適合放大窄線寬信號
- 纖薄而堅固的金屬外殼
- 便于熔接至泵浦光和種子源
- 簡便的熱管理
- 熱敏電阻溫度監測
EVOLASE SPGM短脈沖光纖放大器是一個放大模塊，所有光學組件都封裝在鋁制外殼內，可非常方便地與泵浦二極管和種子源熔接。泵浦耦合單元采用直接水冷，底板可安裝外部散熱器，適用于高功率應用。該模塊非常適合使用自己的泵浦二極管或將模塊集成在更大系統中的客戶。
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
輸入 |
||||
|
波長 |
1030 |
1040 |
1065 |
nm |
|
輸入信號光功率 |
5 |
30 |
- |
mW |
|
泵浦光功率1） |
- |
- |
180 |
W |
|
泵浦光波長 |
- |
976 |
- |
nm |
|
脈沖能量 |
- |
- |
60 |
μJ |
|
輸出 |
||||
|
最大輸出光功率2） |
- |
100 |
- |
W |
|
模場直徑3） |
30 |
35 |
40 |
um |
|
偏振消光比（PER） |
13 |
15 |
- |
- |
|
M2 |
1.05 |
1.2 |
1.3 |
- |
|
光纖 |
||||
|
輸入信號光纖 |
PM 10/125 |
|||
|
泵浦光纖 |
200/220 NA 0.22 150 W, 105/125 NA 0.22 100 W, others upon request |
|||
|
尺寸 |
||||
|
尺寸 |
355×330×38mm |
|||
|
流速 |
5 |
- |
10 |
l/min |
1)最大允許泵功率取決于工作波長和種子信號參數
2)最大輸出功率取決于操作波長和種子信號參數
3)最大模場直徑取決于工作波長

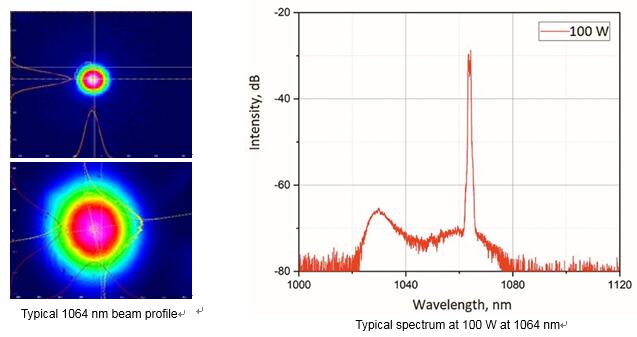

工作性能
