- 單通道皮秒半導體激光器驅動系統
- Pulsed和CW工作模式
- 可通過USB輕松控制
- 快速設置和輕松存儲預定義信息
- 適用于LDH系列，LDH-FA系列激光頭和PLS系列LED頭

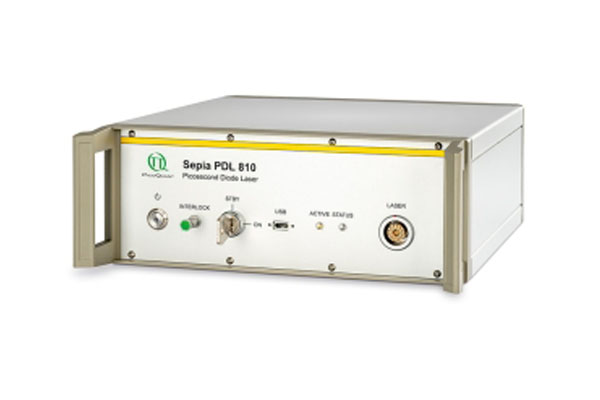

Sepia PDL 810是一款單通道皮秒半導體激光器驅動系統，可以控制連接的激光頭工作在脈沖或連續（CW）模式下。驅動器可以通過其內置的晶體振蕩器觸發連接的激光頭出光，如果需要更復雜的觸發模式，也可以通過外部觸發信號實現。支持從單發（外觸發模式下）到80MHz的任何重復頻率。
Sepia PDL 810激光驅動器的操作參數（如觸發源、重復頻率和脈沖能量）完全由計算機通過USB進行設置，可以快速設置并輕松存儲預定義的設置信息。如果不需要更改參數設置，也可以獨立操作。
|
類型 |
晶體鎖定 |
|
工作模式 |
脈沖和連續模式(CW) |
|
基頻 |
80 MHz |
|
重復頻率范圍 |
用戶可選:基頻的1, 1/2, 1/4, 1/8, 1/16, 1/32 也就是80, 40, 20, 10, 5或2.5 MHz |
|
低抖動 |
典型值3-5 ps |
|
外觸發輸入 |
|
|
輸入電壓范圍 |
-2到0V |
|
觸發電平(可調) |
NIM |
|
脈寬要求 |
> 5 ns |
|
延時 |
35±5 ns (從觸發輸入到光輸出),抖動< 20 ps |
|
頻率范圍 |
單脈沖到80 MHz |
|
輸入阻抗 |
50歐姆(動態) |
|
50歐姆(靜態) |
|
|
接口類型 |
BNC接口(母頭) |
|
同步輸出 |
|
|
幅值 |
< -800 mV (NIM)，50歐姆輸入阻抗 |
|
脈沖寬度 |
6 ns |
|
延時 |
12 ns (下降沿到激光輸出),抖動< 20 ps |
|
內部阻抗 |
50歐姆 |
|
接口類型 |
SMA (母頭) |
|
門控輸入 |
|
|
快速門控 |
渡越時間典型值為10 ns（僅脈沖模式) |
|
內部阻抗50 Ohms |
|
|
信號類型: TTL (5 V) |
|
|
接口類型：單針LEMO插座-00.250系列 |
|
|
連接器示例：FFA.00.250.NTA |
|
|
慢速門控 |
渡越時間< 100 ms (脈沖和連續工作模式) |
|
內部阻抗> 500 Ohms |
|
|
信號類型: TTL (5 V) |
|
|
接口類型:4針LEMO插座-00.304系列 |
|
|
連接器示例：FGG.00.304.CLA |
|
|
遠程聯鎖 |
|
|
電壓 |
12-14 VDC |
|
回路電阻 |
最大10歐姆 |
|
電腦要求 |
|
|
PC接口 |
USB 2.0 |
|
操作系統 |
WindowsTM8 / 8.1 / 10 |
|
供電要求 |
|
|
線電壓 |
220/240或110/120 VAC, 50/60 Hz |
|
功耗 |
最大45 W |
|
尺寸 |
|
|
基礎單元: |
237×310×97 mm (w×d×h) |
|
操作環境 |
|
|
溫度范圍 |
10°C - 40°C |
Sepia PDL 810與下面列出的皮秒脈沖激光器兼容。請查看相應的產品頁面以了解更多細節。
LDH 系列
LDH-FA 系列
PLS 系列
