- 出色的定時精度2 ps RMS（單通道），3 ps RMS（通道間）
- 先進的1 ps時間分辨率
- 可擴展至 16+1 個通道，具有高級通道配置
- 可選擇邊沿觸發器或恒比鑒別器（CFD）
- 通過 USB 3.0 和 eFPGA 接口的高速數據鏈路進行持續時間標記，最高可達85 Mcps
- 超短死時間（680 ps），跨通道無死區時間
- 多功能板載事件過濾器
- 用于多設備同步的 Ref In/Ref Out/PPS In/White Rabbit 接口

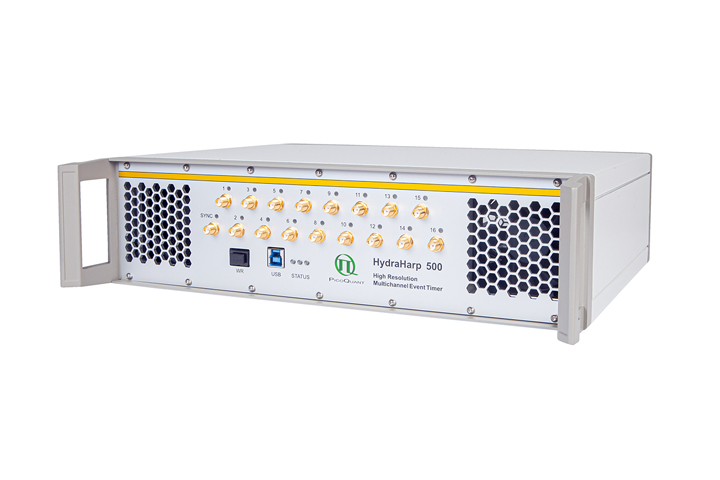

HydraHarp 500 可用于各種可使用 TCSPC 和/或具有獨立通道的時間標記系統的應用，例如：
HydraHarp 500 型號的初步規格
| HydraHarp 500-S | HydraHarp 500-M | |
| 輸入通道和同步 | 所有輸入均可通過軟件單獨調節CFD或邊沿觸發器 | 所有輸入均為邊沿觸發器 |
| 探測通道數(除同步輸入外） |
HydraHarp 500-S： 4（基礎版）；5-8（基礎版+通道升級） |
HydraHarp 500-M： 8（基礎版）；9-16（基礎版+通道升級） |
| 輸入工作電壓范圍（50歐姆下脈沖峰值） | -1500 mV到1500 mV | |
| 最大輸入電壓范圍（損傷閾值） | - 2000 mV到3000 mV | |
| 觸發沿 | CFD:下降沿/邊沿觸發:下降沿或上升沿,軟件可調 | |
| 時間數字轉換器 | ||
| 最小Time bin寬度（分辨率） | 1 ps | |
| 計時精度* | 3 ps rms（典型值） | |
| 計時精度/ √2* | 2 ps rms（典型值） | |
| 死時間 | 邊沿觸發器：680 ps，CFD：4.2 ns | |
| 微分非線性誤差 | < 6 %峰值，< 0.9 % rms（全量程范圍） | |
| 最大同步速率（周期性脈沖序列） | 640 MHz | |
| 柱狀圖模式 | ||
| 計數深度 | 32位（4 294 967 295計數） | |
| 最大時間通道數 | 65536（通過GUI）、524288（通過DLL） | |
| TTTR模式 | ||
| 每輸入通道峰值計數率 | 對于高達1000個事件的爆發時間計數率可達1.47 × 109 cps | |
| 每輸入通道持續計數率** | 80 Mcps | |
| 所有輸入通道的總持續計數率** | 85 Mcps | |
| 外部標記信號輸入 | ||
| 數量 | 4 | |
| 外部同步信號 | ||
| Ref IN |
10 MHz、100 MHz或500 MHz
200 ...1500 mV p.p.
50 歐姆;AC 耦合
|
|
| Ref OUT |
默認值：10 MHz
1000 mV
50 歐姆;DC 耦合
|
|
** 可持續最高數據通量受限于電腦的配置和性能。
如需報價或有其他問題，請聯系我們。
