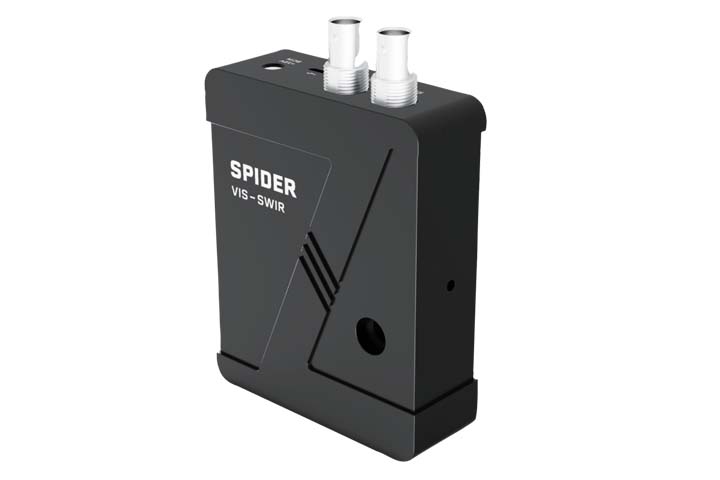

- 放大式探測器&模數轉換器一體化設計
- 使用單像素元件實現較寬的光譜覆蓋
- 高靈敏度（pW范圍）
- 高動態范圍（109：1）
- 提供即插即用軟件和DLLs
- 可選光纖耦合
- 8種可編程增益選擇
- 雙通道，24位ADC，高達120kSPS/通道
- 兩個BNC接口用于模擬信號輸出
- 三個GPIOs（用于與外部設備輕松同步）
- USB通信連接
|
光學參數 |
|||||||||||||||||||
|
感光面積 |
光譜響應 |
響應峰值 |
峰值響應 |
暗電流ID |
峰值探測率 |
||||||||||||||
|
Si(2.4x2.4mm) |
0.32到1.08 |
0.94 |
0.45 |
130pA |
1.4 x 1013 |
||||||||||||||
|
InGaAs(?1mm) |
1.01到1.7 |
1.55 |
0.55 |
1nA |
3.5 x 1012 |
||||||||||||||
|
跨阻放大器參數 |
|||||||||||||||||||
|
#可編程增益控制選擇 |
8 |
||||||||||||||||||
|
增益選擇 |
|||||||||||||||||||
|
#1 |
#2 |
#3 |
#4 |
#5 |
#6 |
#7 |
#8 |
||||||||||||
|
增益(dBΩ) |
64 |
73 |
83 |
93 |
103 |
113 |
123 |
133 |
|||||||||||
|
帶寬(-3dB)(kHz) |
56 |
55 |
54 |
53 |
52 |
49 |
39 |
29 |
|||||||||||
|
輸出噪音*(nV/√Hz) |
20 |
22 |
26 |
36 |
61 |
121 |
265 |
680 |
|||||||||||
|
*測試于20kHz |
|||||||||||||||||||
|
模擬數字信號轉換器參數 |
|||||||||||||||||||
|
#預設采樣率 |
11(120,100,80,64,32,16,10,5,2.5,1,0.5 kSPS) |
||||||||||||||||||
|
采樣率(kSPS) |
BW(kHz) |
SNR(dB) |
均方根噪音等級*(V) |
位寬 |
有效位寬 |
||||||||||||||
|
120(最大值) |
52 |
113 |
1.4 E-5 |
24 |
19.2 |
||||||||||||||
|
0.5(最小值) |
0.217 |
136.8 |
1.8 E-6 |
24 |
22.2 |
||||||||||||||
|
*增益#=1，有關所有采樣率的詳細信息，請與我們聯系。 |
|||||||||||||||||||
|
其他參數 |
|||||||||||||||||||
|
最小值 |
典型值 |
最大值 |
|||||||||||||||||
|
功耗(W) |
3.5 |
||||||||||||||||||
|
電源規格(V) |
10 |
12 |
14 |
||||||||||||||||
|
輸出串聯阻抗(kΩ) |
1.5(BNC接口) |
||||||||||||||||||
|
輸出模擬電壓(V) |
0-10(BNC接口) |
||||||||||||||||||
|
重量(g) |
218 |
||||||||||||||||||
|
外形尺寸(mm) |
101.5 x 81 x 28.5 |
||||||||||||||||||
|
工作溫度(攝氏度) |
10 |
—— |
40 |
||||||||||||||||
|
存儲溫度(攝氏度) |
-20 |
—— |
70 |
||||||||||||||||
|
*規格如有更改，恕不另行通知。 |
|||||||||||||||||||
