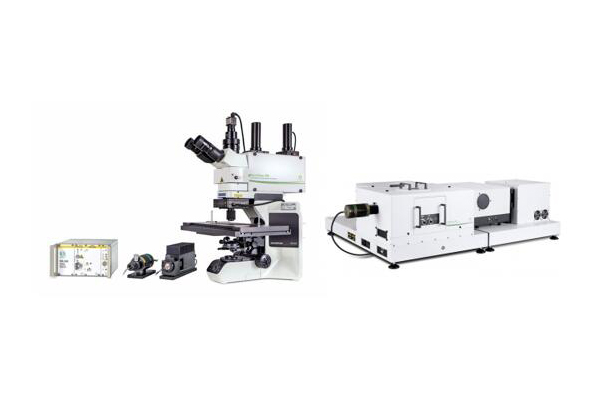

時間分辨熒光共聚焦顯微鏡部分： |
|
|
激發模塊 |
·帶緊湊型光纖耦合單元的半導體激光器(功率/重復頻率可調,最大80MHz) |
|
·波長范圍 375-1060nm |
|
|
·支持單通道或多通道驅動 |
|
|
顯微鏡模塊 |
·Olympus BX正置顯微鏡 |
|
·已包含透射照明部件 |
|
|
·手動樣品載物臺 |
|
|
物鏡規格 |
·標準20X和40X物鏡 |
|
·可選多種特殊物鏡(水/油鏡,紅外/紫外強化,超長工作距離型等) |
|
|
掃描方式 |
· 三維XYZ壓電物鏡掃描，掃描范圍為80μm x 80μm x 100μm，標稱定位精度1 nm，以物鏡掃描方式安裝 |
|
·可選厘米級別大范圍掃描臺 |
|
|
主要光學部件 |
·具有多達四個用于PMA和PMA Hybrid檢測器的并行檢測通道，兩個用于SPAD檢測器的檢測通道 |
|
·預對準可更換型主二向色鏡架 |
|
|
·所有光學元件都可更換和調節 |
|
|
探測器 |
·單光子雪崩二極管(SPAD) |
|
·混合型光電倍增管(Hybrid-PMT) |
|
|
·光電倍增管(PMT) |
|
|
數據采集方式 |
·基于時間相關單光子計數(TCSPC)的TTTR測量模式 |
|
·最多支持獨立雙通道同步采集 |
|
|
交互軟件 |
·SymPhoTime 64(用于FLIM和FCS) |
|
·EasyTau 2 (單點的壽命測量) |
|
|
時間分辨熒光光譜部分： |
|
|
光學結構 |
·L型 |
|
工作模式 |
·穩態、TCSPC和MCS |
|
靈敏度 |
·典型信噪比優于29000:1 (PMA 175探測器)，激發和發射光路中使用雙單色儀，基于水拉曼光譜，激發波長350nm，光譜帶寬5nm，積分時間1s |
|
熒光壽命范圍 |
·＜40ps到10μs，采用PMT探測器和TCSPC模式的計數模塊； |
|
·＜10 ps到10 μs，采用Hybrid系列探測器、TCSPC模式的計數模塊和合適的激光器； |
|
|
·＜10 ps到10 μs，采用MCP-PMT系列探測器、TCSPC模式的計數模塊和合適的激光器； |
|
|
·大于幾百ms，采用任何探測器和MCS模式的計數模塊。 |
|
|
激發光源 |
·皮秒脈沖半導體激光器或者LED，波長范圍260 - 1990nm，重復頻率高達80MHz，普通激光器驅動單元； |
|
·高功率紫外激光器(VisUV, VisIR) |
|
|
·亞微秒氙燈； |
|
|
·300W CW同軸氙燈； |
|
|
·外接激光器，如鈦寶石激光器、脈沖DPSS激光器或超連續白光激光器； |
|
|
單色儀 |
·Czerny-Turner結構， |
|
·聚焦長度：單單色儀聚焦長度為300mm，單出口或者雙出口； |
|
|
·1200g/mm光柵，閃耀波長為500nm； |
|
|
·狹縫寬度在0 mm和10 mm之間可調（連續可調，完全機動化），色散2.7 nm/mm（單個300 mm焦長單色儀） |
|
|
·雜散光抑制比典型值1:10-5（單單色儀），1:10-8（雙單色儀）。 |
|
|
探測器 |
·光電倍增管PMT系列，185~920nm可選； |
|
·微通道光電倍增管MCP-PMT系列，185~910nm可選； |
|
|
·UV/VIS - NIR PMT覆蓋波長范圍200 ~ 1010 nm可選； |
|
|
·近紅外光電倍增管NIR-PMT系列，950~1700nm可選； |
|
|
·混合式光電倍增管Hybrid-PMT系列，200~900nm可選。 |
|
|
軟件 |
·操作簡單，功能全面，基于Windows系統的分析軟件； |
|
·在工作區數據歸檔，數據導出功能和數據運算； |
|
|
·幾種典型測量方案的程序向導功能； |
|
|
·全設備的數據采集和測量序列的腳本語言； |
|
|
·熒光壽命光譜分析基于數卷積處理，高至四階指數的衰減函數，含雜散光校正，壽命分布曲線，各向異性 |
|
|
·測試，全局分析，嚴密錯誤分析等功能。 |
|
