- 10/14 pin蝶形激光二極管特殊設計
- 輸出電流高達2000mA
- 恒流輸出電壓高達3V
- 可調脈寬10–500ns
- 重復頻率高達1MHz
- 外觸發選項
- 增益開關抑制選項
- 脈沖預整形選項
- USB、CAN接口
- 板載TEC控制器
- 5VDC輸入電源
- 包含熱沉
- 緊湊尺寸85mm×60mm×21mm
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
輸入 |
||||
|
電壓 |
4.8 |
5.0 |
5.2 |
V |
|
電流 |
- |
- |
2 |
A |
|
外觸發（50?） |
3.3 |
- |
5 |
V |
|
輸出 |
||||
|
脈沖電流 |
- |
- |
1000 |
mA |
|
順從電壓 |
1 |
- |
3 |
V |
|
偏置電流 |
- |
- |
150 |
mA |
|
脈沖寬度 |
10 |
- |
500 |
ns |
|
脈寬步進 |
- |
0.2 |
- |
ns |
|
重復頻率 |
0.001 |
- |
1000 |
kHz |
|
上升沿時間 |
8 |
- |
100 |
ns |
|
下降沿時間 |
2 |
- |
5 |
ns |
|
TEC電流 |
-1.5 |
- |
1.5 |
A |
|
TEC電壓 |
1 |
- |
4 |
V |
|
TEC溫度設置 |
15 |
25 |
50 |
℃ |
|
溫度 |
||||
|
操作 |
+10 |
- |
+50 |
℃ |
|
儲存 |
-20 |
- |
+70 |
℃ |
|
溫度，非冷凝 |
- |
- |
95 |
% |
|
接口 |
||||
|
電源和接口連接器 |
接線板（1-282834-0 TE接口） |
|||
|
USB接口 |
Mini-USB，Type B（1734035-1 TE接口） |
|||
|
機械 |
||||
|
尺寸 |
85 × 60 × 21 mm |
|||
|
重量 |
≤160 g |
|||
*最大占空比限制為2
**由用戶控制
***輸出性能取決于激光二極管的特性

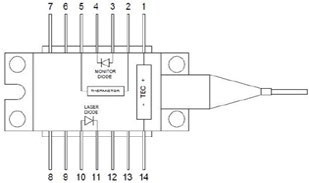

兼容激光引腳
14-pin蝶形封裝
序號
描述
序號
描述
1
TEC 陽極
8
無
2
熱敏電阻
9
無
3
監控 PD 陽極
10
LD 陽極
4
監控 PD 陰極
11
LD 陰極
5
熱敏電阻
12
無
6
無
13
無
7
無
14
TEC 陰極
10-pin蝶形封裝
序號
描述
序號
描述
1
TEC (+)
6
激光管陽極 (+)
2
熱敏電阻
7
激光管陰極(-)
3
監控陰極 (-)
8
無
4
監控陽極 (+)
9
外殼接地
5
熱敏電阻
10
TEC (-)

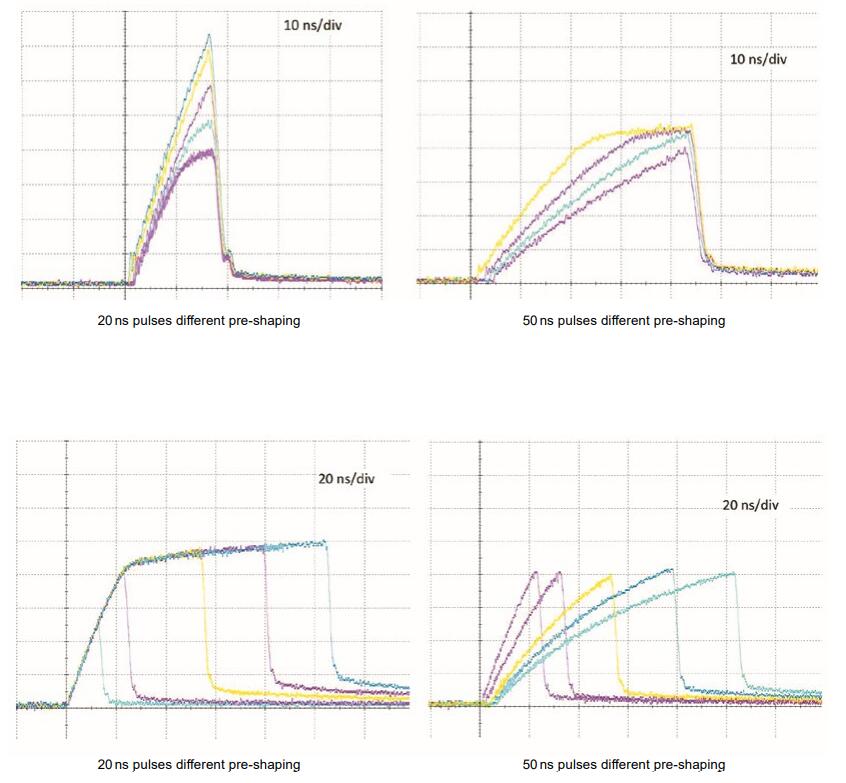

典型性能特征
