可選C+L、O或其他波段
- 最高空間分辨率10μm
- 測量長度100m（可定制升級）
- 自校準，穩定性好
- 可擴展分布式溫度、應變測量
- 支持定制

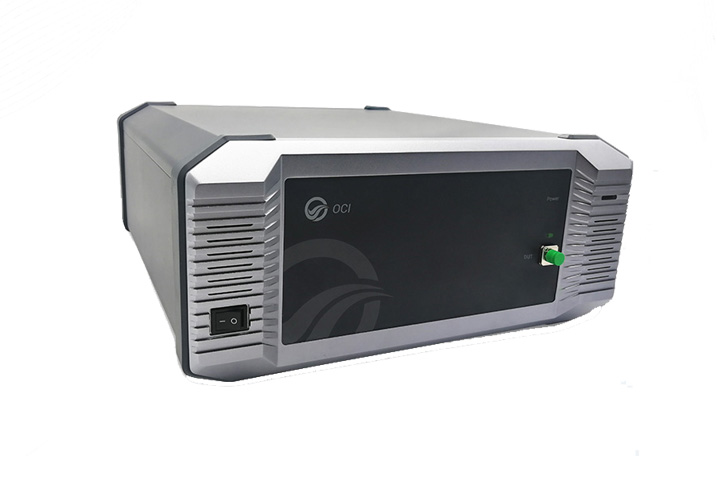

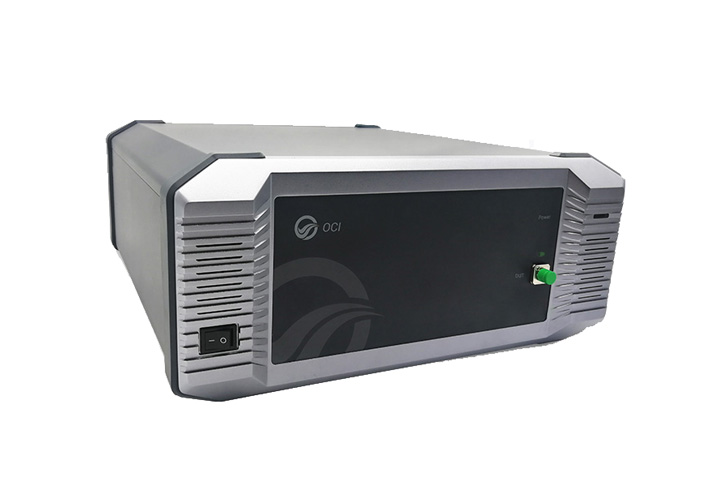

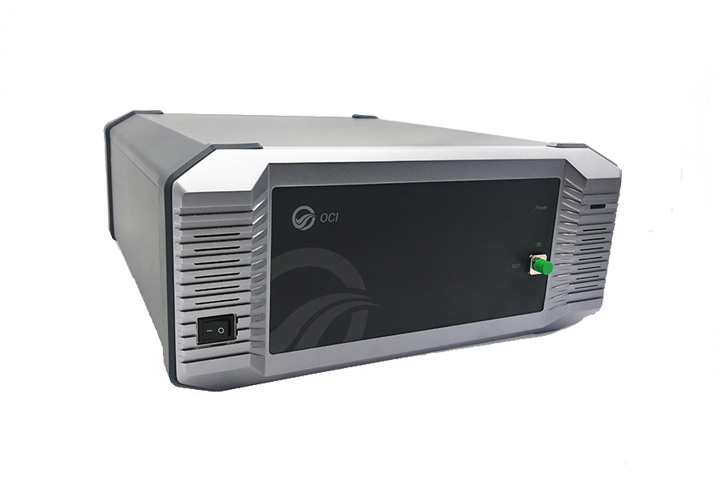

OCI是一款超高精度光學鏈路診斷儀，原理基于光頻域反射（OFDR）技術，單次測量可實現從器件到鏈路的全范圍診斷。OCI可輕松查找并判別光纖鏈路中的宏彎、連接點和斷點，并精確測量回?fù)p、插損、光譜、時延等參數，其事件點定位精度高達0.1mm。OCI不僅可用于光學鏈路診斷，還可拓展分布式光纖傳感功能，實現應變和溫度的高分辨測量。
|
主要參數 |
|||
|
測量長度1 |
100 |
m |
|
|
空間分辨率 |
10μm@50m |
20μm@100m |
- |
|
測量時間2 |
<12 |
<8 |
s |
|
靈敏度 |
-130 |
dB |
|
|
回?fù)p測量范圍 |
-125 ~ 0 |
dB |
|
|
回?fù)p動態范圍 |
80 |
dB |
|
|
插損動態范圍3 |
18 |
dB |
|
|
回?fù)p、插損分辨率 |
0.05 |
dB |
|
|
回?fù)p、插損精度 |
±0.1 |
dB |
|
|
盲區 |
無 |
- |
|
|
光譜 |
|||
|
波長范圍4 |
1525 ~ 1625 或 1265 ~ 1340 |
nm |
|
|
波長分辨率 |
0.015 |
pm |
|
|
波長重復精度 |
±1.0 |
pm |
|
|
群時延精度 |
1.0 |
ps |
|
|
硬件 |
|||
|
輸入電壓 |
AC220/110V；DC12V |
- |
|
|
主機功率 |
60 |
W |
|
|
通訊接口 |
USB |
- |
|
|
光纖接口 |
FC/APC |
- |
|
|
尺寸5 |
W 345 * D 390 * H 165 |
mm |
|
|
重量 |
7.5 |
kg |
|
|
儲存溫度 |
0 ~ 50 |
℃ |
|
|
工作溫度 |
10 ~ 40 |
℃ |
|
|
儲存與工作濕度 |
＜90 |
%RH |
|
|
擴展功能6 |
||
|
分布式應變/溫度測量 |
||
|
傳感長度 |
100 |
m |
|
傳感空間分辨率 |
1 |
mm |
|
應變測量精度 |
±1.0 |
με |
|
應變測量范圍 |
±12000 |
με |
|
溫度測量精度 |
±0.1 |
℃ |
|
溫度測量范圍7 |
-200 ~ 1200 |
℃ |
|
擴展功能6 |
|||||
|
測量長度 |
2000 |
m |
|||
|
空間分辨率 |
0.5mm@500m |
1mm@1000m |
2mm@2000m |
- |
|
|
擴展功能6 |
|||||
|
采集頻率 |
5Hz@(20m,42nm) |
15Hz@(20m,10nm) |
- |
||
備注：
