- 用于10/14針蝶形激光二極管的特殊設計
- 輸出電流高達2000 mA
- 順從電壓高達3 V
- 超短50 ps脈沖寬度
- 重復頻率高達30 MHz
- 外部觸發選項
- USB, RS-232, CAN, UART接口
- LabView和Python庫
- 板上集成TEC控制器
- 5VDC輸入電源
- 包含熱沉
- 緊湊尺寸85mm×60mm×21mm

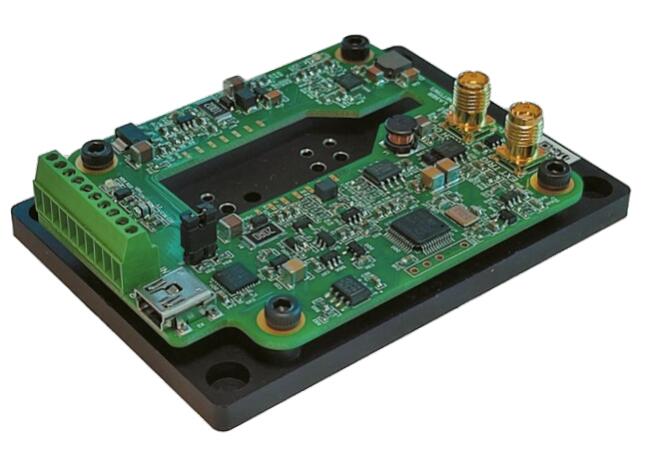

PLD-PS是一款結構緊湊的短脈沖種子激光二極管驅動器，用于為10/14針蝶形激光二極管模塊供電，其應用要求的脈沖寬度約為50 ps。脈沖重復頻率可在1 kHz至30 MHz之間可調。驅動電路需要一個5 V直流電源。所有其他所需電壓均由電路板上的高頻開關電源產生。驅動器為驅動器提供雙向比例積分微分（PID）熱電冷卻器控制器（TEC）供電，其電流能力為1.5A，電壓能力為4V。
PLD-PS的主要參數（功率、重復頻率、溫度設定點）由計算機接口控制。
PLD-PS有外部TTL兼容輸入，用于從單次到30 MHz的重復頻率控制。
PLD-PS有一個外部輸出，用于每個電流脈沖同步信號。
驅動器有用于將蝶形激光二極管直接焊接到驅動器板上的焊盤，以及用于穩定散熱的大型散熱器。
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
輸入 |
||||
|
電壓 |
4.8 |
5.0 |
5.2 |
V |
|
電流 |
- |
- |
0.6 |
A |
|
外觸發（50?） |
3.3 |
- |
5 |
VDC |
|
輸出 |
||||
|
電流 |
- |
- |
2000 |
mA |
|
順從電壓 |
1 |
- |
3 |
V |
|
脈沖寬度 |
40 |
50 |
150 |
ps |
|
重復頻率 |
0.001 |
- |
30 |
MHz |
|
上升沿時間 |
40 |
50 |
60 |
ps |
|
下降沿時間 |
40 |
50 |
100 |
ps |
|
TEC電流 |
-1.5 |
- |
+1.5 |
A |
|
TEC電壓 |
1 |
- |
4 |
V |
|
TEC溫度設置 |
15 |
25 |
50 |
℃ |
|
溫度 |
||||
|
工作溫度 |
+10 |
- |
+50 |
℃ |
|
儲存溫度 |
-20 |
- |
+70 |
℃ |
|
溫度，非冷凝 |
- |
- |
95 |
% |
|
接口 |
||||
|
電源和接口連接器 |
接線板（1-282834-0 TE接口） |
|||
|
USB接口 |
Mini-USB，Type B（1734035-1 TE接口） |
|||
|
尺寸 |
||||
|
尺寸 |
85 × 60 × 21 mm |
|||
|
重量 |
≤160 g |
|||
*輸出性能取決于激光二極管的特性
不能保證所有類型激光器的性能。請參見光學輸出波形。

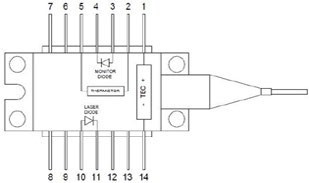

兼容激光引腳
14-pin蝶形封裝
|
序號 |
描述 |
序號 |
描述 |
|
1 |
TEC陽極 |
8 |
無 |
|
2 |
熱敏電阻 |
9 |
無 |
|
3 |
監控PD陽極 |
10 |
LD陽極 |
|
4 |
監控PD陰極 |
11 |
LD陰極 |
|
5 |
熱敏電阻 |
12 |
無 |
|
6 |
無 |
13 |
無 |
|
7 |
無 |
14 |
TEC陰極 |
10-pin蝶形封裝
|
序號 |
描述 |
序號 |
描述 |
|
1 |
TEC (+) |
6 |
激光管陽極(+) |
|
2 |
熱敏電阻 |
7 |
激光管陰極(-) |
|
3 |
監控陰極(-) |
8 |
無 |
|
4 |
監控陽極(+) |
9 |
外殼接地 |
|
5 |
熱敏電阻 |
10 |
TEC (-) |

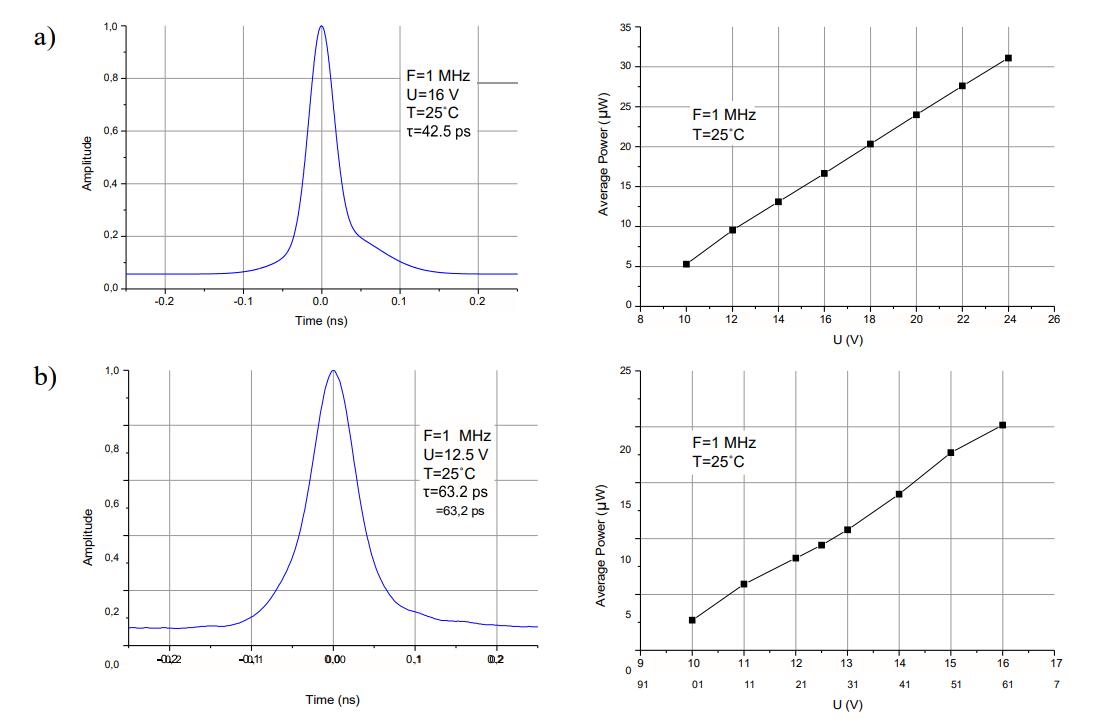

典型性能特征
