參數

最小值

典型值

最大值

單位

輸入

電壓

4.8

5.0

5.2

Vdc

電流

-

-

3

A

輸出

電流

-

-

2000

mA

電流調節步長

-

0.01

-

mA

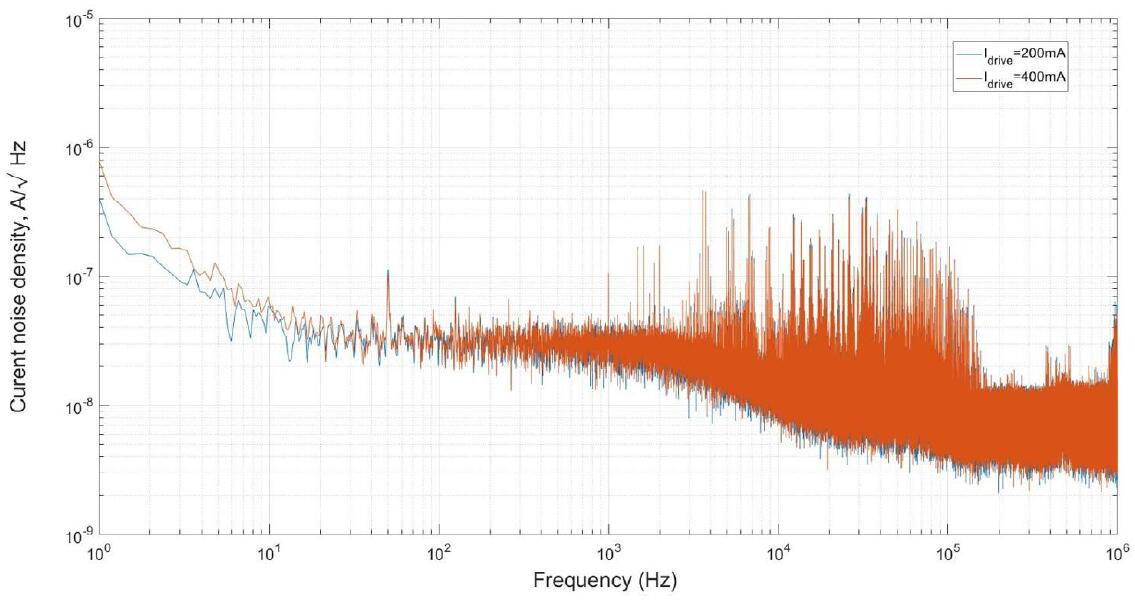

電流紋波幅值

-

-

0.1

%

電流穩定性

-

-

0.1

%

電流設置精度

-

-

1

%

順從電壓

1

-

3

V

TEC電流設置范圍

-4

-

+4

A

TEC電壓

1

-

4

V

TEC溫度設置

5

25

50

℃

TEC溫度調節步長

-

0.01

-

℃

TEC溫度精度

-

-

0.1

%

調制

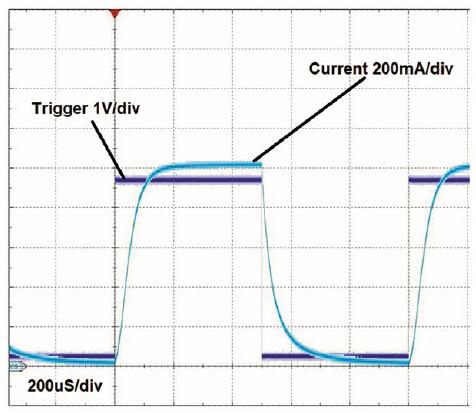

觸發輸入電壓

3.3

-

5

V

觸發輸入阻抗

-

500

-

?

觸發脈沖頻率

-

-

3

kHz

觸發脈沖寬度

150

-

-

μS

電流上升時間

100

-

140

μS

電流下降時間

80

-

160

μS

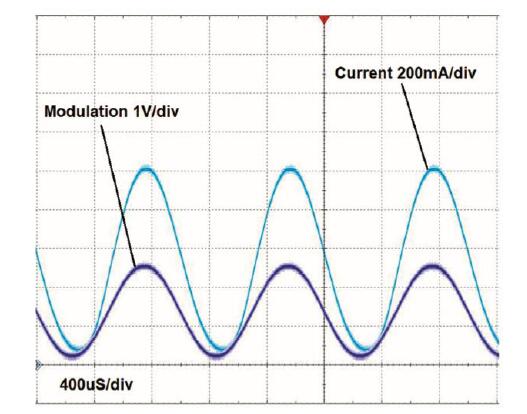

模擬輸入電壓

0

-

5

V

模擬輸入阻抗

-

400

-

?

電流設定值

-

400

-

mA/V

模擬輸入頻率

-

-

3

kHz

溫度

操作溫度

+10

-

+50

℃

儲存溫度

-20

-

+70

℃

溫度，非冷藏

-

-

95

%

連接

電源和連接器

2 mm / 5.5 mm Jack (PJ-05AH Cui Devices)

USB

Mini-USB, Type B(1734035-1 TE接口)

接口

Terminal block (1-282834-0 TE接口)

尺寸

尺寸

100 × 85 × 31 mm

重量

≤200 g

PIN

功能

描述

1

ANALOG

模擬調制輸入。

連接外部模擬電壓或外部正弦信號發生器控制輸出電流。0÷5V模擬輸入對應0÷2A輸出電流。

電流設定值為400mA/V。輸入阻抗為400Ω。

通過PC機軟件選擇“ANALOG”模式，按“ON/OFF”按鈕激活輸出電流，通過模擬量輸入進行控制。外部正弦信號的最大頻率為3khz，支持2A的調制幅度。頻率越高，調制幅度越小。

2

GND

設備地面

3

TTL

觸發器輸入。

連接外部TTL信號發生器，觸發輸出電流。外部觸發的幅值必須在3.3V到5V的范圍內。輸入阻抗為500Ω。

通過PC軟件選擇“External”模式，按下“ON/OFF”按鈕，通過外部輸入激活觸發輸出電流。通過PC軟件設置電流幅度。外部觸發信號的最大頻率為3 kHz。

4

RS232 TX

RS232 傳輸端口

5

RS232 RX

RS232 接收端口

6

GND

設備接地

7

CANL

CAN 總線低電平

8

CANH

CAN 總線高電平

9

GND

設備接地

序號

描述

序號

描述

1

TEC陽極

8

無

2

熱敏電阻

9

無

3

監控PD陽極

10

LD陽極

4

監控PD陰極

11

LD陰極

5

熱敏電阻

12

無

6

無

13

無

7

無

14

TEC陰極

序號

描述

序號

描述

1

TEC (+)

6

激光管陽極(+)

2

熱敏電阻

7

激光管陰極(-)

3

監控陰極(-)

8

無

4

監控陽極(+)

9

外殼接地

5

熱敏電阻

10

TEC (-)
