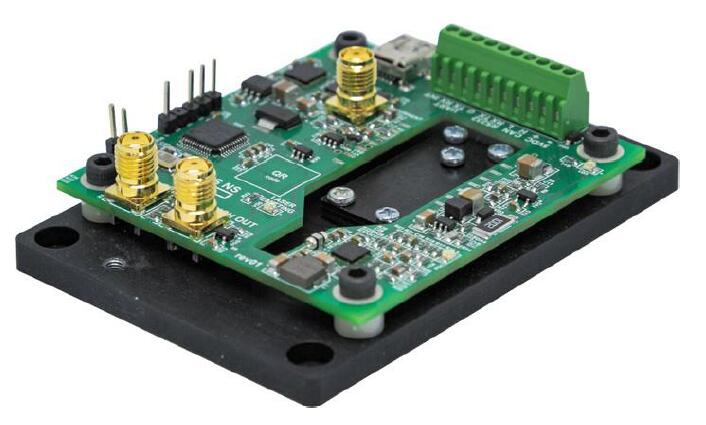

- 10/14針蝶形激光器的特殊設計
- 輸出電流高達2000 mA
- 順從電流高達 3 V
- 可調脈沖寬度 1–100 ns
- 重復頻率高達10 MHz
- 外部觸發選項
- USB, RS-232, CAN, UART接口
- LabView 和 Python 庫
- 板載TEC控制器
- 5Vdc輸入電源
- 自帶散熱基板
- 尺寸緊湊85 × 60 × 21 mm
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
輸入 |
||||
|
電壓 |
4.8 |
5.0 |
5.2 |
VDC |
|
電流 |
- |
- |
3 |
A |
|
外部觸發（50Ω） |
3.3 |
- |
5 |
VDC |
|
輸出 |
||||
|
電流 |
- |
- |
2000 |
mA |
|
順從電壓 |
1 |
- |
3 |
V |
|
脈沖寬度** |
1 |
- |
100 |
ns |
|
脈沖寬度步長 |
- |
0.2 |
- |
ns |
|
重復頻率* |
0.001 |
- |
10 |
MHz |
|
上升時間** |
50 |
- |
500 |
ps |
|
下降時間** |
200 |
- |
1000 |
ps |
|
TEC電流 |
-1.5 |
- |
1.5 |
A |
|
TEC電壓 |
1 |
- |
4 |
V |
|
TEC溫度設置 |
15 |
25 |
50 |
℃ |
|
溫度 |
||||
|
操作溫度 |
+10 |
- |
+50 |
℃ |
|
儲存溫度 |
-20 |
- |
+70 |
℃ |
|
溫度，非冷藏 |
- |
- |
95 |
% |
|
連接 |
||||
|
電源和連接器 |
接線端子(1-282834-0 TE接口) |
|||
|
USB |
Mini-USB, Type B(1734035-1 TE接口) |
|||
|
尺寸 |
||||
|
尺寸 |
85 × 60 × 21 mm |
|||
|
重量 |
160 g |
|||
*最大占空比限制為2
***輸出性能取決于激光二極管的特性.不能保證所有類型激光器的性能。請參見光學輸出波形。
兼容激光引腳

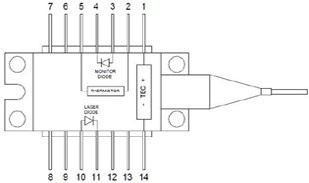

14-pin蝶形封裝
|
序號 |
描述 |
序號 |
描述 |
|
1 |
TEC陽極 |
8 |
無 |
|
2 |
熱敏電阻 |
9 |
無 |
|
3 |
監控PD陽極 |
10 |
LD陽極 |
|
4 |
監控PD陰極 |
11 |
LD陰極 |
|
5 |
熱敏電阻 |
12 |
無 |
|
6 |
無 |
13 |
無 |
|
7 |
無 |
14 |
TEC陰極 |
10-pin蝶形封裝
|
序號 |
描述 |
序號 |
描述 |
|
1 |
TEC (+) |
6 |
激光管陽極(+) |
|
2 |
熱敏電阻 |
7 |
激光管陰極(-) |
|
3 |
監控陰極(-) |
8 |
無 |
|
4 |
監控陽極(+) |
9 |
外殼接地 |
|
5 |
熱敏電阻 |
10 |
TEC (-) |

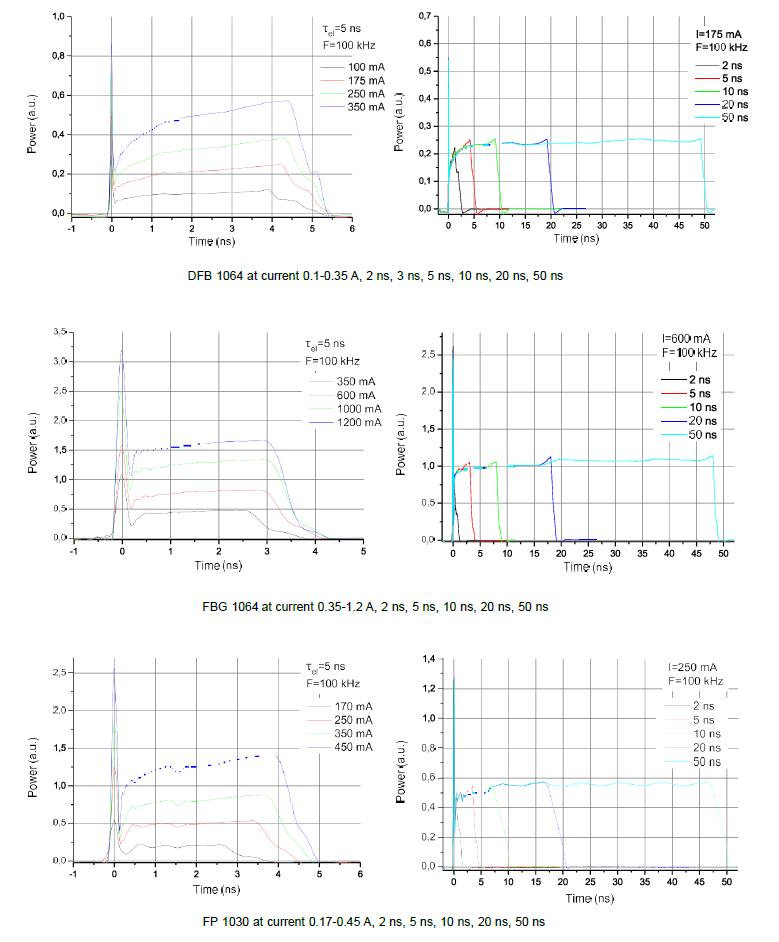

典型性能特性
