- 專為10/14 pin蝶形激光二極管設計
- 輸出電流高達2000mA
- 恒流輸出電壓高達3V
- 可調脈沖寬度2–100ns
- 重復頻率高達1MHz
- 外部觸發選項
- 增益開關抑制選項
- USB, CAN接口
- 板載溫度控制器
- 5V直流電源輸入
- 配備散熱片
- 緊湊尺寸85mm×60mm×21mm
PLD-NS-GSS 是一款結構緊湊的短脈沖種子激光二極管驅動器，用于為 10/14 引腳蝶形激光二極管模塊供電，適用于需要納秒級脈沖和長上升時間的應用。脈沖重復頻率可在1 Hz至1 MHz之間調節。驅動電路需要一個獨立的5 V直流電源，其它所需要的電壓由驅動板上的高頻開關電源提供 。該驅動器為雙向比例積分微分(PID) 熱電制冷控制器 (TEC)供電 ，其電流為1.5A,電壓為4V。
PLD-NS-GSS的主要參數(脈沖電流,偏置電流,脈沖寬度,重復頻率,溫度設置)由計算機接口控制。
PLD-NS-GSS是專門設計用于通過控制偏置電流來抑制增益開關的一款驅動器。
PLD-NS-GSS兼容外部TTL輸入，能控制從單發脈沖到1MHz重復頻率范圍。
PLD-NS-GSS具有外部輸出，用于與每個電流脈沖同步。驅動器上有用于將蝶形激光二極管直接焊接到驅動器板上的焊盤，以及用于穩定散熱的大型散熱器。
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
輸入 |
||||
|
電壓 |
4.8 |
5.0 |
5.2 |
V |
|
電流 |
- |
- |
2 |
A |
|
外部觸發（50Ω） |
3.3 |
- |
5 |
V |
|
輸出 |
||||
|
脈沖電流 |
- |
- |
1000 |
mA |
|
恒流輸出電壓 |
1 |
- |
3 |
V |
|
偏置電流 |
- |
- |
150 |
mA |
|
脈沖寬度* |
2 |
- |
100 |
ns |
|
脈寬步進 |
- |
0.2 |
- |
ns |
|
重復頻率 |
0.001 |
- |
1000 |
kHz |
|
上升時間** |
0.3 |
- |
0.5 |
ns |
|
下降時間** |
0.2 |
- |
1 |
ns |
|
TEC電流 |
-1.5 |
- |
1.5 |
A |
|
TEC電壓 |
1 |
- |
4 |
V |
|
TEC溫度設置 |
15 |
25 |
50 |
℃ |
|
溫度 |
||||
|
工作溫度 |
+10 |
- |
+50 |
℃ |
|
存儲溫度 |
-20 |
- |
+70 |
℃ |
|
溫度，不結露 |
- |
- |
95 |
% |
|
連接 |
||||
|
電源和連接器 |
接線端子(1-282834-0 TE接口) |
|||
|
USB |
Mini-USB, Type B (1734035-1 TE接口) |
|||
|
尺寸 |
||||
|
尺寸 |
85×60×21 mm |
|||
|
重量 |
160 g |
|||
*最大占空比不超過2%
**輸出性能取決于激光二極管的特性
兼容激光引腳

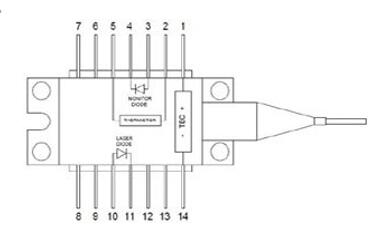

14-pin蝶形封裝
|
序號 |
描述 |
序號 |
描述 |
|
1 |
TEC陽極 |
8 |
無 |
|
2 |
熱敏電阻 |
9 |
無 |
|
3 |
監控PD陽極 |
10 |
LD陽極 |
|
4 |
監控PD陰極 |
11 |
LD陰極 |
|
5 |
熱敏電阻 |
12 |
無 |
|
6 |
無 |
13 |
無 |
|
7 |
無 |
14 |
TEC陰極 |
10-pin蝶形封裝
|
序號 |
描述 |
序號 |
描述 |
|
1 |
TEC (+) |
6 |
激光管陽極(+) |
|
2 |
熱敏電阻 |
7 |
激光管陰極(-) |
|
3 |
監控陰極(-) |
8 |
無 |
|
4 |
監控陽極(+) |
9 |
封裝地線 |
|
5 |
熱敏電阻 |
10 |
TEC (-) |
典型性能特征

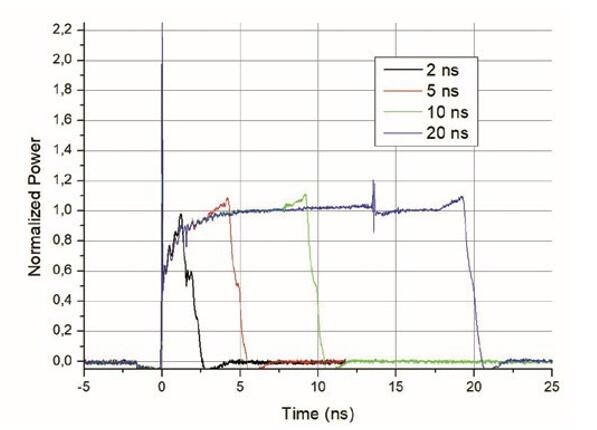

無增益開關抑制

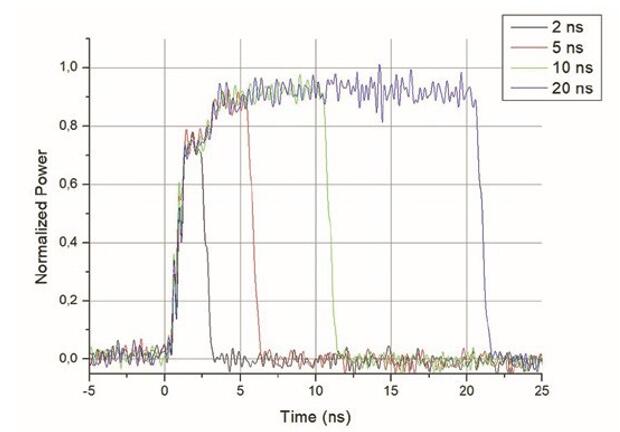

增益開關抑制
