- 用于10/14 pin 蝶形激光器的特殊設計
- 恒流模式
- 輸出電流最高可達2000 mA
- 順從電壓最大可達 3 V
- 低電流紋波
- 高電流穩定性
- 接口豐富 USB, RS-232, CAN
- 兼容LabView
- 兼容Python
- 模擬和數字全電流幅度調制
- 光功率穩定模式
- 板載TEC控制
- 5V直流電源輸入
- 自帶散熱基板
- 設計緊湊 85 mm × 60 mm × 21 mm
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
輸入 |
||||
|
電壓 |
4.8 |
5.0 |
5.2 |
Vdc |
|
電流 |
- |
- |
3 |
A |
|
輸出 |
||||
|
電流 |
- |
- |
2000 |
mA |
|
電流調節步進精度 |
- |
0.1 |
- |
mA |
|
電流紋波 |
- |
- |
0.1 |
% |
|
電流穩定性 |
- |
- |
0.2 |
% |
|
電流設置精度 |
- |
- |
1 |
% |
|
順從電壓 |
1 |
- |
3 |
V |
|
TEC電流設置范圍 |
-4 |
- |
+4 |
A |
|
TEC電壓 |
1 |
- |
4 |
V |
|
TEC溫度設置 |
5 |
25 |
50 |
℃ |
|
TEC溫度設置步進精度 |
- |
0.1 |
- |
℃ |
|
TEC溫控精度 |
- |
- |
0.1 |
% |
|
溫度 |
||||
|
工作溫度 |
+10 |
- |
+50 |
℃ |
|
儲存溫度 |
-20 |
- |
+70 |
℃ |
|
溫度，非結露 |
- |
- |
95 |
% |
|
連接 |
||||
|
電源和連接器 |
接線端子(1-282834-0 TE接口) |
|||
|
USB |
Mini-USB, Type B (1734035-1 TE接口) |
|||
|
聯鎖 |
接線端子（282834-2 TE接口） |
|||
|
尺寸 |
||||
|
尺寸 |
85 × 60 × 21 mm |
|||
|
重量 |
≤160 g |
|||
*性能取決于激光二極管的特性
接口引腳信息
|
序號 |
功能 |
描述 |
|
1 |
GND |
驅動器接地 |
|
2 |
+5VDC |
電源輸入 |
|
3 |
CANH |
CAN總線高電平 |
|
4 |
CANL |
CAN總線低電平 |
|
5 |
RS232 RX |
RS232 RX接收端口 |
|
6 |
RS232 TX |
RS232傳輸端口 |
|
7 |
GND |
驅動器接地 |
|
8 |
TTL |
觸發器輸入，連接到外部TTL信號發生器，用于觸發輸出電流。外部觸發信號的振幅必須在3.3V到5V的范圍內。輸入阻抗為500?. 通過PC軟件選擇“外部”模式，按下“ON/OFF”按鈕，通過外部輸入激活觸發輸出電流。通過PC軟件設置電流幅度。外部觸發信號的最大頻率為3 kHz。 |
|
9 |
GND |
驅動器接地 |
|
10 |
MOD |
模擬調制輸入。連接到外部模擬電壓或外部正弦信號發生器以控制輸出電流。0~5V模擬輸入對應0~2A輸出電流。電流設定值為400mA/V。輸入阻抗為400?。通過PC軟件選擇“ 模擬” 模式，然后按“ON/OFF”按鈕可激活輸出電流并通過模擬輸入進行控制。外部正弦信號的最大頻率為3 kHz，支持2A調制幅度。 頻率越高，調制幅度越小。 |
聯鎖
連接到外部聯鎖電路。打開:設備處于鎖定狀態。關閉:設備正常運行。
內部由1kΩ電阻上拉電壓到3.3 V。使用開路電極或干接點。
注意:當聯鎖電路關閉時，激光器才能啟動發射。
兼容的激光器管腳定義

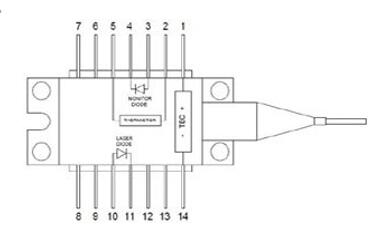

14-pin蝶形封裝
|
序號 |
描述 |
序號 |
描述 |
|
1 |
TEC陽極 |
8 |
無 |
|
2 |
熱敏電阻 |
9 |
無 |
|
3 |
監控PD陽極 |
10 |
LD陽極 |
|
4 |
監控PD陰極 |
11 |
LD陰極 |
|
5 |
熱敏電阻 |
12 |
無 |
|
6 |
無 |
13 |
無 |
|
7 |
無 |
14 |
TEC陰極 |
10-pin蝶形封裝
|
序號 |
描述 |
序號 |
描述 |
|
1 |
TEC (+) |
6 |
激光管陽極(+) |
|
2 |
熱敏電阻 |
7 |
激光管陰極(-) |
|
3 |
監控陰極(-) |
8 |
無 |
|
4 |
監控陽極(+) |
9 |
外殼接地 |
|
5 |
熱敏電阻 |
10 |
TEC (-) |
典型特征參數

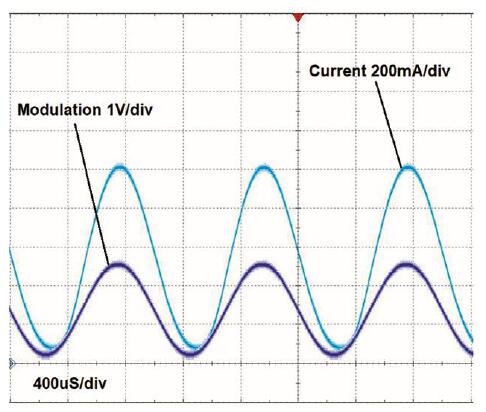

1. 輸出電流波形，由外接正弦信號發生器調制，頻率為1 kHz。

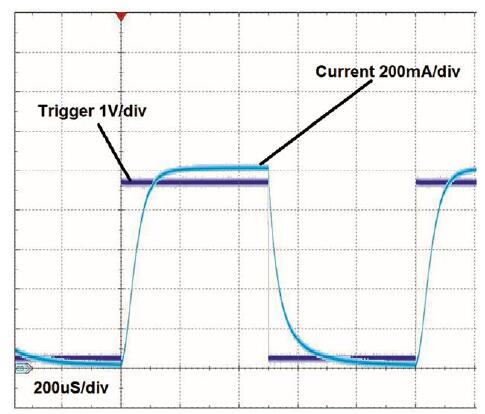

2. 輸出電流波形，由外接觸發信號發生器調制，頻率為1 kHz。通過PC軟件設定電流幅值為1 A。
