- 10/14pin蝶形激光器全兼容設計
- 高精度恒流源
- 輸出電流高達2000mA
- 高電流穩定性：0.01mA
- 控制接口：USB,RS-232
- 支持光功率穩定模式
- 板載TEC控制器
- TEC限流可調
- 溫度穩定度:0.01℃
- 12Vdc供電
可擴展性
通過RS232接口可連接多個Evolase的激光控制板進行擴展

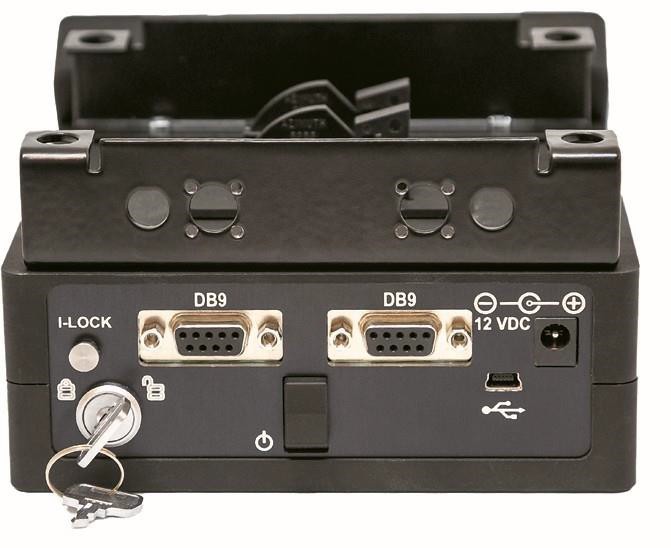

LaserBench是一款恒流激光二極管驅動器，能驅動10或14腳蝶形激光器，特別適用于需要高精度低紋波恒流調節的應用場合。驅動器電路由12Vdc電源供電。驅動器集成了雙極性PID的TEC控制器，其電流4A，電壓4V。用戶可設置最大TEC電流。LaserBench的主要工作參數(輸出電流、溫度設定、TEC最大電流、監控光電二極管信號等)用戶都可以通過觸摸屏進行設置和控制。LaserBench可通過RS232接口連接多個控制板進行擴展。
可擴展性
通過RS232接口可連接多個Evolase的激光控制板進行擴展
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
輸入 |
||||
|
電壓 |
11.8 |
12.0 |
12.2 |
Vdc |
|
電流 |
- |
- |
5 |
A |
|
輸出 |
||||
|
電流 |
- |
- |
2000 |
mA |
|
電流調節步進 |
- |
0.01 |
- |
mA |
|
電流紋波幅度 |
- |
- |
0.1 |
% |
|
電流穩定性 |
- |
- |
0.1 |
% |
|
電流設置精度 |
- |
- |
1 |
% |
|
順從電壓 |
1 |
- |
3 |
V |
|
TEC電流設置范圍 |
-4 |
- |
+4 |
A |
|
TEC電壓 |
1 |
|
4 |
V |
|
TEC溫度設置范圍 |
5 |
25 |
50 |
?C |
|
TEC溫度設置步進 |
- |
0.01 |
- |
?C |
|
TEC溫度設置精度 |
- |
- |
0.1 |
% |
|
溫度控制 |
||||
|
工作溫度 |
+10 |
- |
+50 |
?C |
|
存儲溫度 |
-20 |
- |
+70 |
?C |
|
溫度（非結露） |
- |
- |
95 |
% |
|
接口類型 |
||||
|
電源接口 |
2mm/5.5mmJack(PJ-05AHCuiDevices) |
|||
|
USB |
Mini-USB,TypeB(1734035-1TEconnectivity) |
|||
|
接口連接器 |
DB9(5-338313-2TEconnectivity) |
|||
|
尺寸 |
||||
|
尺寸 |
100×85×31mm |
|||
|
重量 |
≤200g |
|||

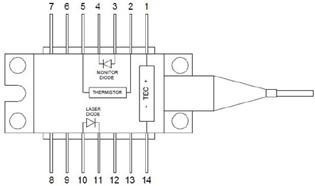

兼容的激光器管腳定義
14-pin蝶形封裝
|
序號 |
描述 |
序號 |
描述 |
|
1 |
TEC陽極 |
8 |
無 |
|
2 |
熱敏電阻 |
9 |
無 |
|
3 |
監控PD陽極 |
10 |
LD陽極 |
|
4 |
監控PD陰極 |
11 |
LD陰極 |
|
5 |
熱敏電阻 |
12 |
無 |
|
6 |
無 |
13 |
無 |
|
7 |
無 |
14 |
TEC陰極 |
|
序號 |
描述 |
序號 |
描述 |
|
1 |
TEC (+) |
6 |
激光管陽極(+) |
|
2 |
熱敏電阻 |
7 |
激光管陰極(-) |
|
3 |
監控陰極(-) |
8 |
無 |
|
4 |
監控陽極(+) |
9 |
外殼接地 |
|
5 |
熱敏電阻 |
10 |
TEC (-) |
