特性

描述

備注

芯片尺寸

2.5 mm × 6.185 mm（厚度400 μm ± 5 μm）

無輸出光纖

光輸入端口

設計用于單個外部激光器的透鏡耦合

芯片上有1 x 4分路器

光輸出端口

設計用于直接對接耦合到符合G.652光纖

針對LBL SMF進行了優化

光信號偏振

TE

輸入和輸出

調制器驅動信號（Vp和Vn）

差分、直流或交流耦合

100 Ω阻抗

RF偏置電壓（Vbias）

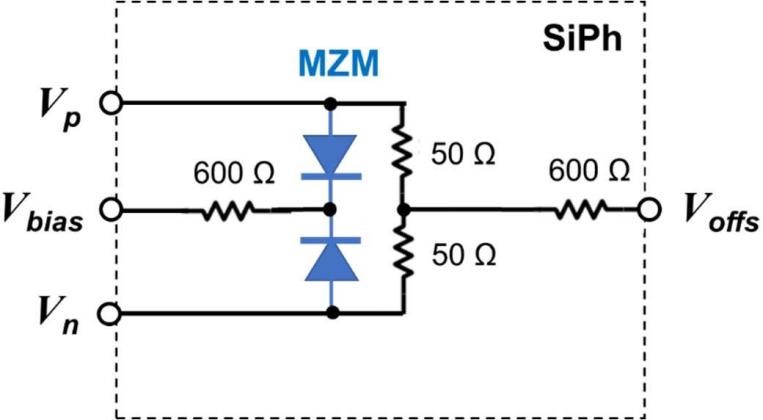

片上添加（參見圖2）

所有調制器通用

RF直流偏置電壓（Voffs）

片上添加（參見圖2）

通用于所有調制器（僅與交流耦合Vp和Vn一起使用）

Mach-Zehnder偏置控制

熱電移相器

每個調制器

激光輸入監控探測器

片上分接MPD

-

TX輸出監控探測器

3個片上MPD（兩個互補）

每個調制器

電連接

焊線焊盤

對于RF和低速信號

參數

單位

值

條件

最小

典型值

最大

符號率

GBD

-

53

-

對于PAM4信號

工作波長

nm

1304

-

1318

規格適用的波長范圍

電光帶寬

GHz

25

27

30

3 dB滾降頻率（無電子預補償）

調制器消光比

dB

22

27

-

直流測量

光纖到光纖的光插入損耗（IL）

dB

13.5

14.5

16.0

對于每一通道，包括光纖耦合和所有片上損耗;在MZM的最大傳輸

任意兩個通道之間的插入損耗

dB

-

-

1

所有輸出通道之間的最大差異（相同波長）

TX輸出端口處的光反射率

dB

-

?34

?27

所有四個輸出端口的最大值

MZ調制器Vπ

V

5

5.7

6.5

直流；差分驅動

RF阻抗

Ω

89

91

93

平均高達40 GHz

電回波損耗（S11）

dB

-

-

?19

最大值高達40 GHz

任意兩通道之間的傾斜度

ps

-

-

TBD

最大片上光電差分延遲

TOPS的Vset

V

2

-

6

MZM的第一個正交點

TOPS的Iset

mA

5

-

10

MZM的第一個正交點

TOPS的Pπ = Vπ ?Iπ

mW

-

16.5

-

第一和第二個空值之間

TOPS的電阻率

Ω

550

-

610

無外加電壓

輸出分接監控光電探測器的響應度

mA/W

-

0.5

-

對于 “MPD L”和 “MPD R”，參考光輸入功率

工作溫度范圍

°C

-5

-

75

工作相對濕度范圍（非冷凝）

%RH

5

-

85

注：AL53-DR4發射器PIC預期符合以下性能規格：

· TX平均輸出功率≥ 1 dBm，輸入激光功率≥ 20 dBm（最大IL）;

· 外調制消光比（ER outer）≥ 3.5 dB，差分PAM4輸入信號≥ 2.5 V p-p（最大Vπ）。
