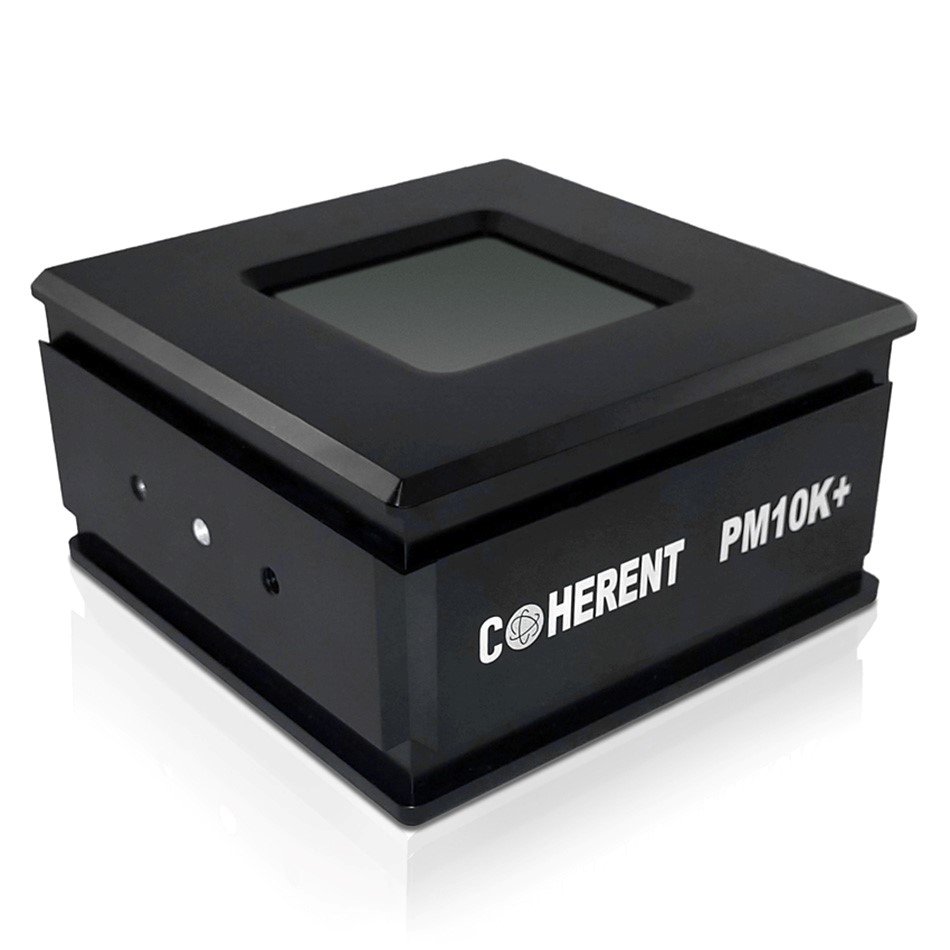

東隆科技總代理的美國相干（COHERENT）公司的PM10K+高功率探頭采用創新型散熱設計，集成了先進溫度傳感器與高性能組件，通過專有的熱建模技術、流體動力學設計以及數據采集和智能算法，使其能夠以＜3s的響應速度測試功率高達10kW(間歇測試12kW)的連續激光輸出，憑借該卓越的性能，它以無與倫比的測量速度，傲立于萬瓦級功率探頭市場之巔，重新定義了高功率測量的新標準。
這款尖端的功率探頭擁有65mm×65mm的超大有效面積（6.5平方英寸），可防止大尺寸光束出現的削波現象，并且配備了激光互鎖功能，在測量期間可終止激光發射以保護功率計免受損壞。它非常適合用于工業應用中的高功率二氧化碳激光器、光纖激光器和二極管激光器，這些應用包括切割、焊接、硬釬焊、鉆孔、熔覆、燒蝕和熱處理等。
產品特點
? 功率測量高達10kW（間歇測試12kW）
? 測試響應時間：＜3s
? BB涂層擁有高損傷閾值
? 寬波長響應范圍：190nm-11000nm
? 65mm×65mm的超大有效面積
? 安全聯鎖裝置，可監測溫度和水流狀態

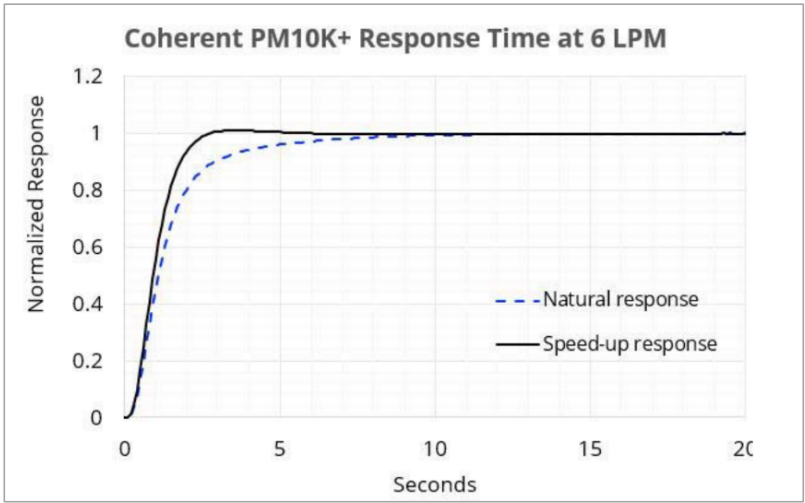

響應時間
PM10K + 功率探頭的響應速度比之前相干公司（Coherent）的熱電堆千瓦功率探頭以及其他品牌的熱電堆千瓦功率探頭快4到5倍。

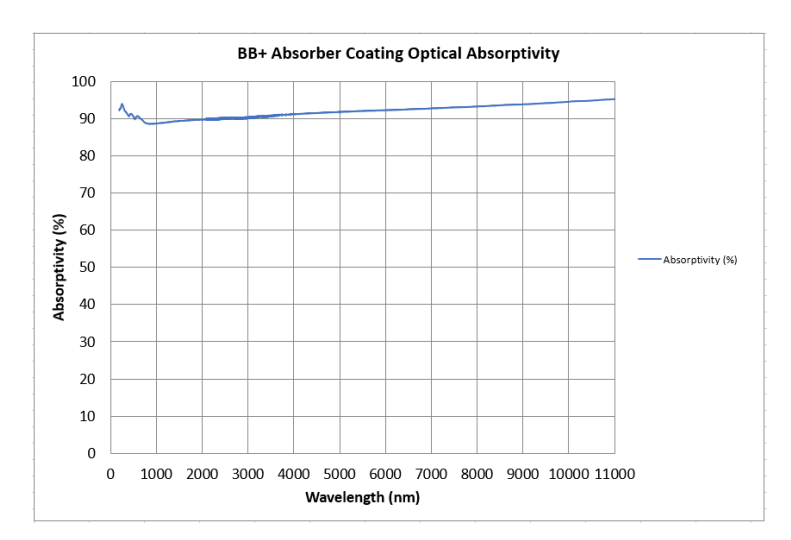

BB+涂層吸收率
BB + 涂層的吸光性比傳統的高功率探頭涂層更強，并且反射的激光輻射呈漫反射狀態。
產品應用
?監測連續和調制激光的平均功率
?制造、質量控制和工程應用
?工業OEM集成
?激光焊接、切割、釬焊工藝
參數信息
|
型號 |
PM10K+ |
|
波長響應范圍（nm） |
190-11000 |
|
功率測量范圍1（W) |
100-10000(長時間連續測試) |
|
最大間歇功率（<5分鐘）（W） |
12000 |
|
最大功率密度(kW/cm2) |
6.0 @ 1kW 2.6 @ 5kW 2.7 @ 10kW 2.5 @ 12kW |
|
最大能量密度（1064nm,10ns） |
600mJ/cm2 |
|
推薦最小光斑尺寸2（mm) |
6.5 @ 1 kW 22 @ 5 kW 31 @ 10 kW 35 @ 12 kW |
|
最小水流速度3（lpm） |
6 (~10 PSI) |
|
響應時間（0~99％） 上升時間（s） 下降時間（s） |
＜3 10 |
|
探測器涂層 |
BB+ |
|
探測面直徑（mm） |
65×65 |
|
冷卻方式 |
水冷 |
|
線纜類型 |
DB25+USB、RS232 |
|
校準不確定性（％） |
±3 |
|
PN編號 |
2293937 (DB25 +
USB) |
注意：
1.在較短時間內（降至~20倍電氣NEP）或水溫非常穩定時，可以進行較低的功率測量。最小功率反映了實驗室環境中隨水冷機的典型水流變化。
2.光束尺寸數適用于高斯光束。
3.為了獲得最佳的測量穩定性，水溫應保持在每分鐘變化小于3°C，且流量變化小于1升/分鐘。
