光纖微裂紋對CPO模塊的潛在威脅
在光電共封裝（CPO）技術中，光引擎與計算芯片（如ASIC、GPU、CPU）的高度集成帶來了顯著的技術挑戰。光纖在極端緊湊的空間內布線時，往往需要承受更小的彎曲半徑和更復雜的路徑規劃，如光引擎與芯片之間的連接（如光纖陣列到光引擎的耦合）也可能引入局部應力。這種高密度集成的特性，加上運行環境中的高溫、機械振動等因素，使得光纖微裂紋問題尤為突出。
微裂紋的產生會引發一系列連鎖反應：首先導致光信號散射和反射，增加傳輸損耗，影響傳輸距離和誤碼率；其次在溫度變化或機械應力（如熱脹冷縮、振動）作用下，裂紋可能進一步擴展，造成光信號波動甚至中斷；最嚴重的情況是光纖完全斷裂，造成永久性鏈路故障。由于CPO模塊的高度集成特性，內部光纖損壞通常意味著需要更換整個模塊，并帶來高昂的維修成本。
微裂紋檢測技術的應用價值
在CPO模塊的全生命周期中，光纖微裂紋檢測技術發揮著關鍵作用：
研發設計階段：通過精確測試不同彎曲半徑下光纖產生微裂紋的閾值，為CPO內部光纖布線路徑設計提供安全裕度依據。同時可以評估各類連接器（如MPO/MTP）以及光引擎耦合接口在插拔、熱循環、機械振動后是否引入微裂紋或?qū)е乱延形⒘鸭y擴展等表現，篩選最優的光纖材料組合。
生產制造環節：該技術可應用于來料檢驗、制程管控和成品出廠檢驗三個關鍵節點。特別是在光纖跳線/陣列組裝、光纖布線和固定、光引擎耦合對接、模塊封裝等關鍵工序后實施檢測，確保操作過程沒有引入損傷。同時，對供應商提供的光纖跳線、陣列、裸纖進行入廠檢測，并剔除存在微裂紋的次品。最后在CPO模塊組裝完成后進行抽檢或全檢，以確保最終產品內部光纖鏈路無損傷。
失效分析與可靠性測試：可精確定位CPO模塊光鏈路故障點，快速判別失效根源（制造缺陷、設計問題或應力異常）；同時通過高溫高濕、溫度循環等加速老化試驗，持續監測微裂紋的生成與擴展趨勢，為模塊的長期可靠性評估提供關鍵數據支撐。
現場維護與故障預測：可實現主動式健康管理：尤其在高端或關鍵應用場景，通過預留測試接口（如果設計允許）實施定期預防性檢測，實時監控關鍵光纖鏈路的微裂紋萌生與擴展趨勢；當系統出現間歇性信號波動時，該技術可快速診斷是否由光纖微裂紋引起，實現從被動維修到主動預防的運維模式升級。
白光干涉技術的突破性優勢
傳統的光時域反射儀（OTDR）在CPO應用場景中存在明顯局限，而基于白光干涉原理的檢測技術展現出獨特優勢：
① 亞毫米級空間分辨率：能夠精確識別CPO模塊內部短距離鏈路中（通常厘米到米級）的微小缺陷
②–100 dB超高靈敏度：可檢測到極微弱的光信號變化，實現早期裂紋預警
③ 精準定位：準確判定缺陷位置，為故障分析提供精準坐標信息
④ 定量分析功能：可測量裂紋導致的損耗值，支持可靠性量化評估
這項技術不僅支持端到端的離線檢測，未來還可發展為在線監測方案，實現CPO模塊運行狀態的實時健康診斷。
技術應用的重要意義
光纖微裂紋檢測技術的價值體現在多個維度：
?提升產品良率：在生產環節及時剔除不良品，降低質量成本
?保障長期可靠性：通過預防性檢測大幅降低現場失效概率
?優化系統穩定性：減少因裂紋擴展導致的信號波動問題
?降低總體成本：避免昂貴的模塊更換和系統停機損失
?加速產品迭代：為研發改進提供精準的失效分析數據

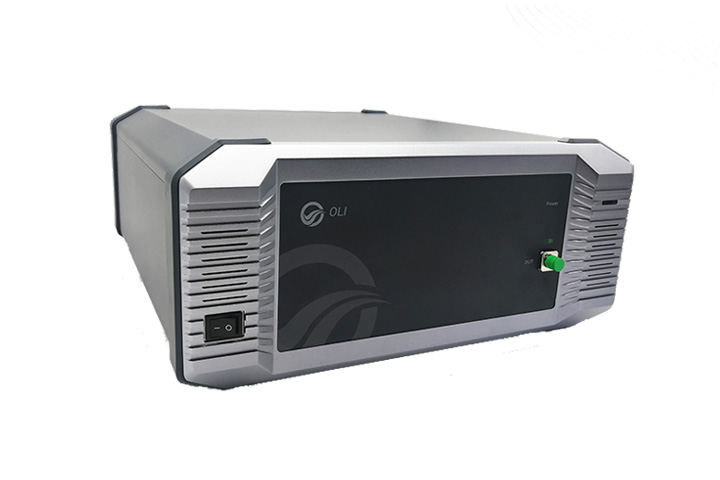

隨著CPO技術向更高密度、更嚴苛環境條件發展，光纖微裂紋檢測已從可選方案變?yōu)楸貍浼夹g(shù)。光纖微裂紋檢測儀（基于OFDR技術）是確保CPO模塊從設計、制造到長期運行都具備卓越可靠性的不可或缺的關鍵工具。它通過精確定位和量化評估光纖內部的微小缺陷，貫穿于CPO的整個生命周期，為預防故障、提升質量和保障系統穩定運行提供了強大的技術支撐。
